技术贴四：如何选择适合你的成像系统：分辨率和像素合并

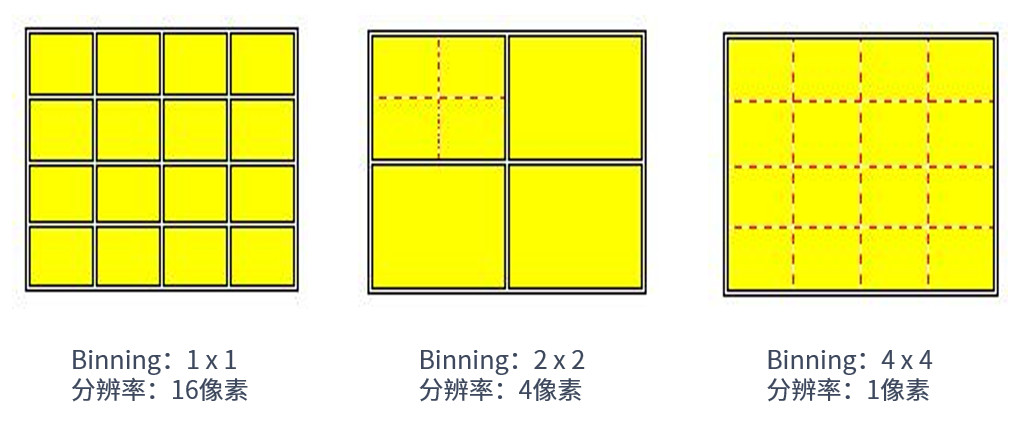

接下来，我们再来学习一下感光芯片的像素合并（Binning）功能。如图二所示，感光芯片的原始分辨率为16（4x4）像素。启用 2x2 的 Binning 模式，相当于将4个像素作为一个像素的模式读出，以这种模式拍摄可以将4个像素点所采集的信号叠加，相机灵敏度可以提升至原始输出的4倍，但是输出的图像分辨率却为原始分辨率的四分之一。同理，采用4x4的 Binning 模式，相机灵敏度可提升至原始输出的16倍，但图像分辨率降至原始分辨率的十六分之一。

（图二：Binning 模式）

Binning 模式会不会对图像的信噪比产生影响呢？答案是肯定的，首先回忆一下信噪比（点击此处可查看原文）：

在 2x2 Binning 模式下：

1. 信号提升至原先的4倍;
2. 信号的量子特性会产生散粒噪声，信号越强，散粒噪声越大：

3. 读出噪声是电子转换为数字信号时所产生的噪声，像素合并不会对它产生影响，读出噪声保持不变；

4. 暗电流指的是每个像素每秒产生的电子数，像素合并的同时会叠加暗电流噪声，因此暗电流噪声为原先的4倍。


综上所述，在2x2 的Binning 模式下，信噪比将提升2倍以上。


在化学发光的应用中，是不是相机的分辨率越高就越好呢？这取决于我们的应用场景。先来对比一下两张WB的实验结果（如图三所示）：


（图三：高分辨率和低分辨率）

1. 相机的分辨率指的是感光芯片上像素点的数量；

2. 采用 Binning 模式会产生以下几点效应：

• 相机灵敏度的提升；
• 图像信噪比的增加；
• 图像分辨率的下降。

3. 选择何种 Binning 模式，取决于具体的应用场景。
